前言

　　本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。

　　本文件由安徽新媒正虹環境科技有限公司提出。

　　本文件由安徽省環境檢測行業協會歸口。

　　本文件起草單位：安徽新媒正虹環境科技有限公司、廣州正虹環境科技有限公司、安徽新媒亞環境工程項目管理有限公司。

　　本文件主要起草人：魏興詩、谷育鋼、王麗、楊蓉、彭子筠、查云、張瑤、陳一鳴。

　　1 范圍

　　本文件規定了餐飲油煙排放連續在線監測系統的術語和定義、系統組成、功能、技術、性能、安裝、軟件管理平臺、驗收、運行維護等有關要求。

　　餐飲油煙在線監測系統，對餐飲服務單位排放的油煙污染物濃度及凈化設施工況等進行實時在線監控，同時對異常排放進行預警、數據溯源。

　　本文件適用于安徽省內行政管轄區域餐飲服務單位經營期間的油煙污染物排放及凈化設施工況實時在線監測管理，其他地方可參照執行。不適用于居民家庭油煙排放。

　　2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB/T 4208外殼防護等級（IP代碼）

　　GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求第1部分:通用要求

　　GB 7247.1-2012 激光產品的安全 第1部分：設備分類、要求

　　GB/T 15479工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法

　　GB/T 16157 固定污染源排氣中顆粒物測定與氣態污染物采樣方法

　　GB 18483 飲食業油煙排放標準

　　GB 50057 建筑物防雷設計規范

　　GB 50093 自動化儀表工程施工及質量驗收規范

　　GB 50168 電氣裝置安裝工程 電纜線路施工及驗收標準

　　HJ 38-2017 固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定 氣相色譜法

　　HJ/T 62 飲食業油煙凈化設備技術要求及檢測技術規范(試行)

　　HJ 75-2017 固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范

　　HJ 76 固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測系統技術要求及檢測方法

　　HJ 212-2017 污染物在線監控（監測）系統數據傳輸標準

　　HJ/T 397 固定源廢氣監測技術規范

　　HJ 554 飲食業環境保護技術規范

　　HJ 1013 固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法

　　DB11/ 1488-2018 餐飲業大氣污染物排放標準

　　DB4403/T 207—2021 餐飲業油煙污染物在線監測系統技術要求

　　3 術語和定義

　　下列術語和定義適用于本文件。

　　3.1 餐飲服務單位 Catering service unit

　　為社會提供固定獨立場所，對食物進行烹飪、燒制加工的合法的餐飲服務經營主體。

　　機關單位、中大型企業、學校等集中性單位食堂，處于同一法人建筑物內所有排煙設施，為同一個單位。

　　3.2 餐飲油煙 Catering oil fume

　　食物烹飪、加工過程中揮發的油脂、有機質及其加熱分解或裂解的產物，統稱為油煙。

　　3.3

　　非甲烷總烴Non-methane hydrocarbons

　　非甲烷總烴（NMHC),指除甲烷以外所有碳?xì)浠衔锏目偡Q，即按照HJ 38-2017規定條件測得的于氣相色譜氫火焰離子化檢測器有明顯響應的除甲烷外碳?xì)浠衔锟偭?，以碳計?/p>

　　3.4

　　油煙顆粒物Cooking particulate matter

　　食物烹飪過程中，油脂、各類有機物質經過物理或化學變化形成并排放的液態和固態以及烹飪?nèi)剂先紵a(chǎn)生的顆粒狀物質。

　　3.5

　　餐飲油煙排放在線監測系統On-line monitoring system for cooking fume emission

　　對餐飲服務單位排放的油煙、顆粒物、非甲烷總烴的排放濃度進行連續實時的自動在線監控所需全部軟硬件設備，簡稱OMS。

　　4 系統架構

　　4.1 系統組成

　　餐飲油煙排放在線監測系統應包括油煙在線監控設備、數據傳輸、軟件管理平臺等。

　　4.2 功能要求

　　OMS可實時測量油煙濃度、顆粒物濃度、非甲烷總烴濃度并根據煙氣參數（油煙管道橫截面、溫度、壓力、流量、相對濕度、灶頭數等），形成監控數據，可顯示為歷史數據列表或圖表、監控點位排放地圖、并可將數據共享給相關部門綜合管理系統。

　　1) 監測油煙排放油煙濃度、顆粒物濃度、非甲烷總烴濃度。

　　2) 監控油煙凈化設施的開關運行狀態和工作狀況。

　　3) 監控風機的開關狀態和工作狀況。

　　4)監控油煙凈化器與風機運行時間的聯動情況統計。

　　5) 具備遠程調校功能，手動和自動校零功能。

　　6) 收集的濃度數據（油煙、顆粒物、非甲烷總烴）應保證存儲一年以上，并可對歷史數據進行查詢。

　　5 技術要求

　　5.1 設計要求

　　5.1.1 樣品采集和傳輸設計要求

　　1) 樣品采集和傳輸設備的材質應選用耐高溫、耐臭氧、防腐蝕、不吸附、不與油煙和揮發性有機化合物發生反應的材料，不影響待測污染物的正常測量。

　　2) 樣品采集設備應具備防水滴防油滴功能，確保油煙管道內的凝結水與油污不會被采集進 入系統終端設備的監測模塊。

　　3) 樣品傳輸管線應長度適中，應確保傳輸管道不會對油煙污染物濃度造成顯著的改變。

　　5.1.2 數據采集和傳輸設計要求

　　1) 數據采集頻率應可設置，其最高時間分辨率應不大于 3s。

　　2) 應具備顯示、設置系統時間和時間標簽的功能，應具備遠程時鐘校準功能。

　　3) 系統能夠顯示實時監測數據，具備查詢歷史數據的功能，并能以報表或報告形式輸出。

　　4) 應具有中文數據采集、記錄、處理和控制軟件。數據采集、記錄、處理要求參見 HJ 76 —2017 中附錄 B。

　　5) 應具備掉電數據保護功能，設備掉電時能自動保存數據；恢復供電后系統可自動啟動， 恢復運行狀態并正常開始工作。

　　5.2 校準要求

　　支持采用手動或自動方式進行校準。

　　5.3 外觀要求

　　1) 具有產品銘牌，標識儀器名稱、型號、生產單位、出廠編號、制造日期、電源規格等信息。

　　2) 表面應完好無損，無明顯缺陷，各零部件連接可靠，操作鍵使用靈活，定位準確。

　　3) 主機面板顯示清晰，字符標識易于識別，不應有影響讀數的缺陷。

　　4) 外殼耐腐蝕、密封性能良好、防塵、防雨。防護等級應符合 GB/T 4208 外殼防護等級中IP54 及以上要求。安裝于室外的儀器應配備有相應的環境防護設施。

　　5.4 工作環境條件要求

　　正常工作環境條件應符合表1的要求。

　　5.5 安全要求

　　包括但不限于：

　　1) 終端監測設備在正常條件和單一故障條件下應符合 GB 4793.1 的規定，終端監測設備的可觸及零部件應符合GB 4793.1 的規定，不得出現危險帶電。

　　2) 終端監測設備在使用環境溫度為－20℃～70℃，相對濕度≤95%的條件下，電源端子對地或機殼的絕緣電阻不應≤20MΩ。

　　3) 終端監測設備在環境溫度為－20℃～70℃，相對濕度≤95%條件下，在 1500V（有效值）、 50Hz 正弦波實驗電壓下持續 1min，不應出現擊穿或飛弧現象。

　　4) 終端監測設備應具有漏電短路保護裝置，具備良好的接地措施，防止雷擊等對系統造成損壞。

　　5) 激光防護應符合 GB 7247.1 中 3B 類的規定。

　　6 性能要求

　　6.1 準確度

　　OMS 的準確度應滿足以下要求。

　　6.1.1進行油煙監測時，若油煙濃度：

　　1) ≤1.0 mg/m3，OMS 測量結果與參比方法測量結果的絕對誤差：≤±0.2 mg/m3。

　　2) ＞1.0 mg/m3，OMS 測量結果與參比方法測量結果的相對誤差：≤±30%。

　　6.1.2進行非甲烷總烴監測時，OMS 測量結果與參比方法測量結果的相對誤差：≤±20%。

　　6.1.3進行顆粒物監測時，若顆粒物濃度：

　　1) ≤10mg/m3，絕對誤差不超過±5mg/m3。

　　2) 10mg/m3＜排放濃度≤20mg/m3，絕對誤差不超過±6mg/m3。

　　3) 20mg/m3＜排放濃度≤50mg/m3，相對誤差不超過±30%。

　　6.2 零點漂移

　　油煙在線監測設備1h 零點漂移不超過±0.5mg/m3。

　　6.3 其他要求

　　煙氣參數（油煙管道橫截面、油煙溫度、壓力、流速或流量、相對濕度等）的性能要求應符HJ 76。

　　7 安裝要求

　　7.1 安裝位置要求

　　1) 在線監測設備主機選擇穩定無振動位置安裝，遠離粉塵、灰塵，無腐蝕性氣體，遠離易燃、易爆和易腐蝕性物質。

　　2) 設備的探頭安裝在油煙凈化器后端 1m～1.5m 處的煙道內(若條件不允許，則安裝在凈化器后端即可)；需要在煙道上開孔，將探頭插入煙道中并固定在煙道壁上。

　　3) 采樣監測探頭穿管安裝位置需進行氣密性處理，確保管道不漏風。統一通過多個煙管匯總排放油煙污染物時，將采樣監測探頭安裝在總排煙管上，不得只在其中的一個煙管上安裝監測探頭并作為該單位的排放數據檢測依據；允許在每個煙管上分別安裝采樣監測探頭，用于監測各煙管油煙污染排放情況。

　　7.2 施工要求

　　1) 終端設備的安裝施工需符合 GB 50168、GB 50057、GB 50093 的規定。

　　2) 施工單位應熟悉油煙在線監測系統的原理、結構、編制施工方案、施工技術流程圖、設備技術文件。

　　3) 終端設備的外殼防護需符合 GB 4208 的技術要求。

　　4) 系統終端設備的工作電源應有良好的接地措施，接地電阻小于 4Ω，且不能和接地避雷地線共用。

　　8 軟件管理平臺要求

　　8.1 平臺功能

　　平臺功能應包括但不限于：

　　1) 實時數據展示功能，針對收集到的監控、監測數據進行實時數據功能，可隨時查看監測點目前排放數據。

　　2) 歷史數據統計功能，針對分鐘數據通過模型進行換算，得到小時數據，日數據,并支持多種統計計算方式，作為超標參考。

　　3) 歷史數據查看功能：平臺支持查看歷史數據，包含工況數據，濃度數據等。

　　4) 數據報警功能，可對收集數據進行分析，對異常數據、異常情況進行報警。

　　5) 運行維護功能，針對出現的異常情況及數據，日常維保工作等，運維人員可填寫運維單進行記錄，做到任何操作有據可查。

　　6) 系統設置功能，平臺支持系統參數自主可設。

　　8.2 安全性能要求

　　安全性要求應包括但不限于：

　　1) 系統安全應符合相關國家標準及行業標準要求。

　　2) 建立數據備份機制，系統數據恢復時間不應超過 5 小時。

　　9 驗收要求

　　9.1 總體要求

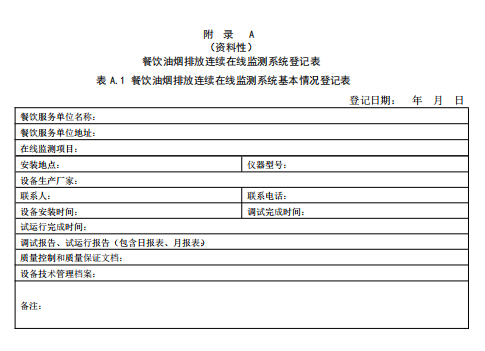

　　OMS在完成安裝、調試聯網后，應進行技術驗收，包括監測技術指標驗收和聯網驗收。

　　9.2 技術驗收條件

　　OMS在完成安裝、調試并符合下列要求后，可組織實施技術驗收工作：

　　1) OMS 的安裝應符合本規范 5.6 的要求。

　　2) 數據采集和傳輸以及通信協議均應符合 HJ 212 的要求。

　　3) 調試自檢應連續進行不少于 72h，并提供調試自檢數據和報告，格式應符合附錄 B 的要求。

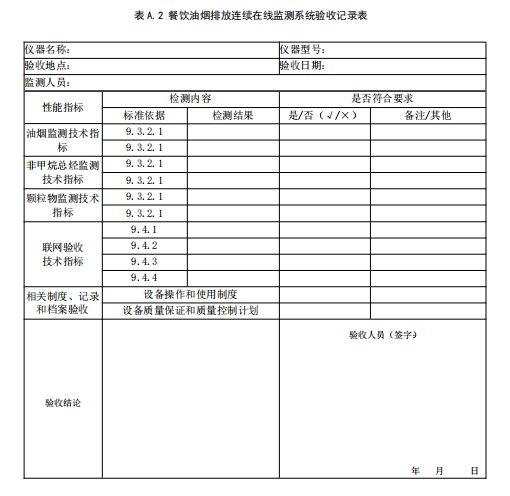

　　9.3 技術指標驗收

　　9.3.1 一般要求

　　1) 驗收內容包括油煙濃度、顆粒物濃度、非甲烷總烴濃度監測的準確度無線傳輸監管平臺驗收。

　　2) 驗收應安排在餐飲服務單位廚房作業高峰時段進行。

　　3) 日常運行中更換監測設備部件或變動設備取樣點位時，需重新單臺驗收。

　　9.3.2

　　油煙在線監控技術指標驗收

　　9.3.2.1 準確度驗收

　　采用參比方法與在線監測設備同步測量同一煙管中排放油煙、顆粒物和非甲烷總烴的平均濃度，至少獲取3個10min時間段的測量數據，計算系統油煙、顆粒物和非甲烷總烴監測的準確度，具體要求按6.1進行。

　　9.4 聯網驗收

　　9.4.1 一般要求

　　聯網驗收內容:

　　聯網驗收由通信及數據傳輸驗收、現場數據比對驗收和聯網穩定性驗收三部分組成。

　　9.4.2 通信及數據傳輸驗收

　　按照HJ/T 212規定。和處理系統與監中心之間的通信應穩定，不出現經常性的通信連接中斷、報文丟失、報文不完整等通信問題。為保證監測數據在公共數據網上傳輸?shù)陌踩?，所采用的?shù)據采集和處理子系統應進行加密傳輸。監測數據在向監控系統傳輸?shù)倪^程中，應由數據采集和處理子系統直接傳輸。

　　數據傳輸要求應包括：

　　1) 濃度數據（油煙、顆粒物、非甲烷總烴）應本地獨立存儲，實現本地數據傳輸。

　　2)無線數據傳輸通過GPRS、5G 等方式，有線數據傳輸通過以太網實現。

　　3) 數據傳輸應符合 HJ 212-2017 規定 要求；數據接入應嚴格按照流程進行數據上傳、審核，具體審核流程應符合圖 1 的規定：

　　9.4.3 現場數據比對驗收

　　數據采集和處理子系統穩定運行一個星期后，對數據進行抽樣檢查，對比上位機接收到的數據和現場機存儲的數據是否一致，精確至一位小數。

　　9.4.4 聯網穩定性驗收

　　在連續一個月內，子系統能穩定運行，不出現除通信穩定性、通信協議正確性、數據傳輸正確性以外的其他聯網問題。

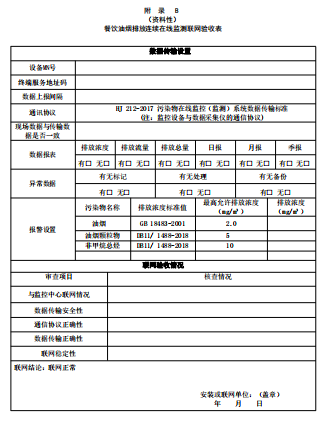

　　OMS進行聯網驗穩定性驗收的技術要求見下頁表2。

　　10 運行維護要求

　　運行維護要求應包括但不限于：

　　1) 運維單位應根據 OMS 使用說明書和本文件的要求編制 OMS 運行管理規定，確定維護人員的工作職責，制定日常巡檢和維護保養規程，并嚴格按照規程開展日常巡檢和維護保養工作并做好記錄。

　　2) 至少每 30 天對 OMS 終端設備運行狀態巡查維護一次并形成巡查維護報告。

　　3) 日常巡檢時應檢查設備無線通信的狀況，對于誤碼率比較高的設備，應檢查天線接頭的防水膠是否有破損，適當調整天線的安裝位置以獲取較好的傳輸效果，如果天線狀態正常且移動天線位置對改善信號不顯著時，應更換高增益天線，保障油煙在線監測設備的數據通信正常。

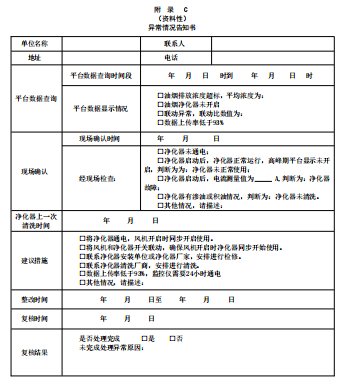

　　4) 故障修復：發生故障時，應在 2 個小時內響應，24 小時內恢復正常；如遇到嚴重問題無法修復，應立即上報監管部門。

　　5) 相應準確度指標達不到要求時，則應擴展為評估整個系統的技術指標，直至達到要求， 所取樣品數不少于 5 對。

　　6) 每天通過云平臺對終端監測設備進行巡查，依據平臺提供的故障報警信息對相應的終端監測設備進行檢查維護，并上傳檢查維護報告。

　　7) 至少每 6 個月對終端監測設備進行運行檢測維護清理。
